Корреляционный течеискатель и дефектоскоп трубопроводов "Акустический томограф "Каскад-4"

Акустический томограф «Каскад-4» представляет собой улучшенную версию синхронного регистратора- вибродефектоскопа, Расширение рабочего частотного диапазона в область низких частот увеличивает эффективность работы оборудования со стальными трубопроводами бесканальной прокладки (в том числе в ППУ изоляции), а также пластиковыми трубопроводами.

Принцип работы основан на одновременной записи виброакустических сигналов по двум независимым друг от друга каналам. Дальнейшая обработка и анализ сигналов производится специализированным программным обеспечением. Диагностирование трубопроводов и поиск течей с помощью прибора «Каскад-4» отличаются минимальными погрешностями и значительной точностью обнаружения дефектов коммуникаций.

В отличие от обычных корреляционных течеискателей синхронный регистратор акустических сигналов «Акустический томограф «Каскад-4» обладает не одной, а двумя функциями:

• при совместном использовании с ПО «Акустическая томография -Каскад» используется для диагностирования трубопроводов горячего и холодного водоснабжения в качестве вибродефектоскопа. Данный режим используется для контроля  технического состояния трубопровода при отсутствии течей на нем;
• при совместном использовании с ПО «Течь» как  мощный высокочувствительный корреляционный течеискатель с встроенными аналоговыми и цифровыми шумоподавителями, автоматическим и ручным анализаторами спектра сигнала, картой корреляции.

Данное оборудование отличается высокой чувствительностью (так как режим вибродефектоскопа требует на порядки большую чувствительность чем режим течеискателя), высокой точностью обнаружения аномалий и аварийноопасных мест на обследуемых участках трубопровода.

Небольшие габариты всех блоков обеспечивают специалистам комфорт при осуществлении замеров. Это позволяет более эффективно использовать оборудование.

Использование планшетного компьютера  упрощает работу на выезде по поиску течей, позволяя на месте производить полный анализ данных.

Основные достоинства комплектов с планшетом при работе по поиску течей в "полевых" условиях:

• Компактность, удобство транспортировки.
• Эффективность благодаря углубленному анализу сигнала в "полевых" условиях. Мощность планшета позволяет производить расширенный анализ.
• Независимость от радиопомех. Комплекты не используют радиосигналы для передачи сигналов от датчиков. Сигнал синхронно записывается блоками с датчиками, установленными на участке, с последующим анализом на планшете. Соответственно, возможность работы в подвалах, коллекторах и.т.д.

В отличии от предыдущих версий оборудование состоит из двух блоков – двух выносных автономных регистраторов, к которым подключены высокочувствительные датчики. Управление осуществляется с помощью одного из блоков. Запуск отсчета осуществляется бесконтактным способом.

В отличии от предыдущих версий без потери качества до 2 мин. уменьшено время записи.

Добавлен режим проверки исправности оборудования в процессе работы.

Основная техническая особенность томографа заключается в осуществлении одновременной синхронной регистрации акустических сигналов, распространяющихся по воде. Затем информация переводится на компьютер и обрабатывается с помощью специальных программ. Память прибора позволяет осуществить автономно более 80 записей, после чего данные необходимо перенести в компьютер.

Обязательная одновременная регистрация сигналов на автономных разнесенных блоках обеспечивается синхронной работой высокоточных таймеров, гарантирующих единый момент начала работ.

Подобная схема изначально предполагает большую надежность при обнаружении течей и аварийных участков коммуникаций в городских условиях, чем кабельные линии связи и радиоканалы.

Корреляционный течеискатель позволяет обнаруживать течи:

• при диаметре трубопровода-  50…1200 мм;
• длина единичного участка  от 40 до 600 метров;
• точность определения местоположения течи - 0,4% от базы установки датчиков;
• минимальная интенсивность утечки воды - от 0,2 м³/час.

Функция прибора для диагностики технического состояния трубопровода:

• диаметр трубопровода - 80…1200 мм;
• длина единичного участка - от 40 до 400 метров;
• точность определения местоположения дефекта - 0,4% от базы установки датчиков;
• достоверность идентификации дефекта по параметру опасности образования течи - 85%

Использование акустического томографа дает возможность быстро и максимально точно определить проблемные места в трубах и подземных коммуникациях.

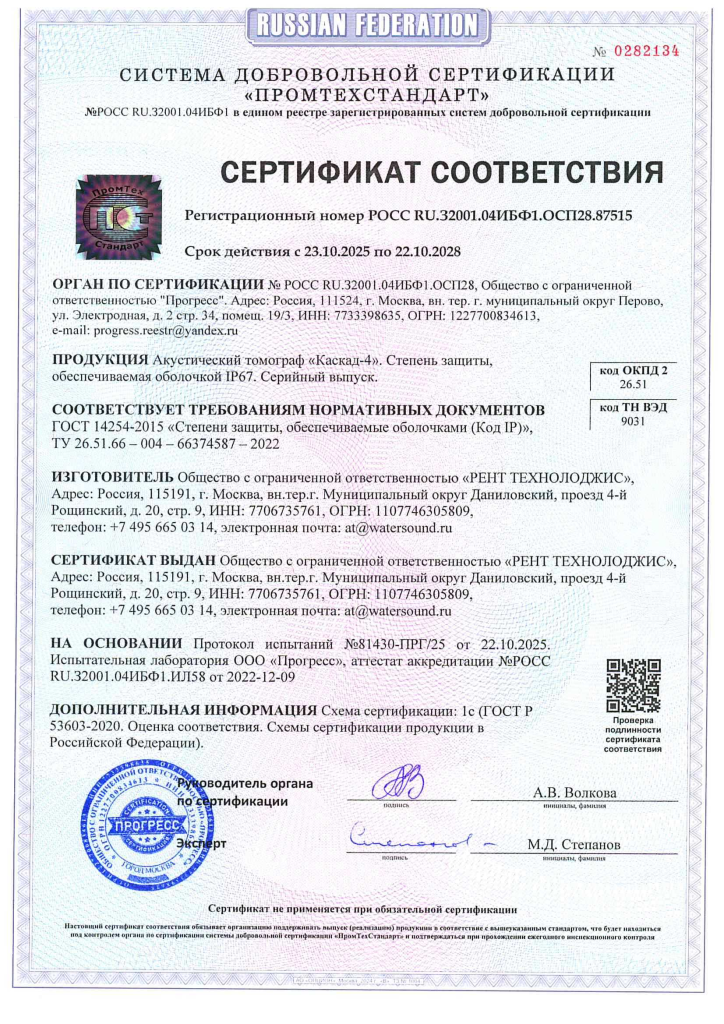

Акустический томограф "Каскад-4" полностью соответствует требованиям технических регламентов Таможенного союза 004/2011 "О безопасности низковольтного оборудования" и 020/2011 "Электромагнитная совместимость технических устройств".

Степень защиты Акустического томографа "Каскад-4" соответствует требованиям IP67.

Инструкция по эксплуатации устройства синхронной регистрации акустических сигналов "Каскад-4".

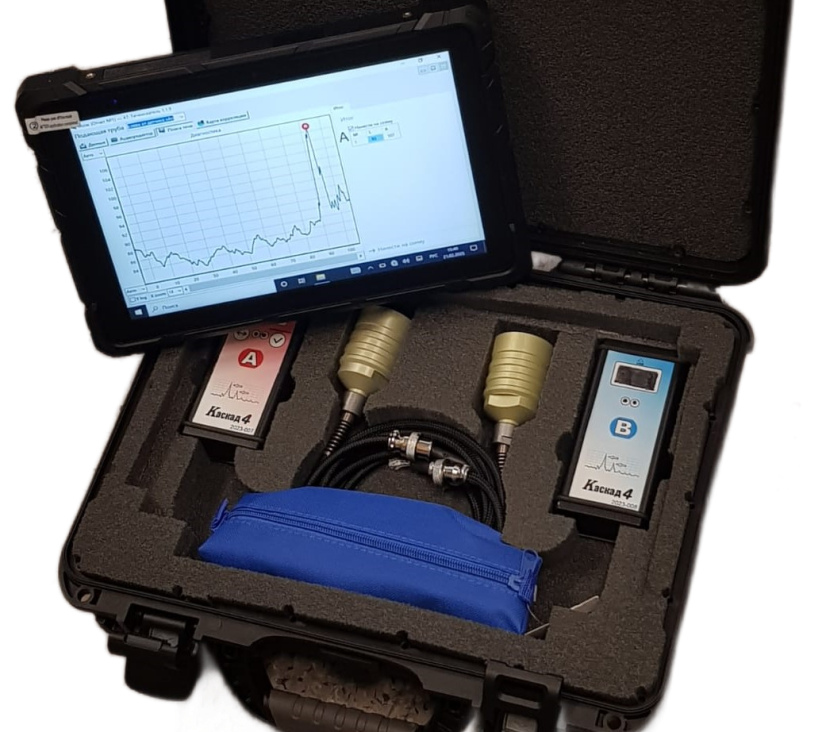

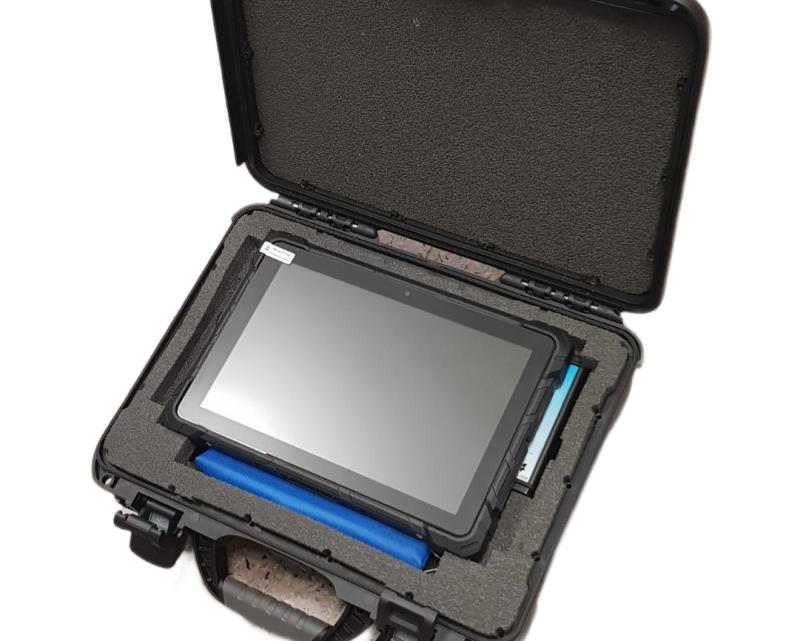

Комплектация акустического томографа "Каскад-4":

• Блок записи (регистратор) - 2 шт.
• Акустический датчик (акселерометр) - 2 шт.
• Паспорт -1 шт.
• Инструкция по эксплуатации- 1 шт.
• Кабель связи USB- 2 шт.
• Чемодан для укладки- 1 шт.
• USB флэш-накопитель с программным обеспечением- 1 шт.
• Зарядное устройство 220 вольт\x2  5 V  2 A- 1 шт.
• Разветвитель USB- 1 шт.
• Сумочка для комплектации- 1 шт.
• Планшетный компьютер- 1 шт.
